Die Motivation hinter dem Umbau
Der Entschluss zum Umbau wurde durch die Herausforderungen getrieben, die sich aus der fehleranfälligen Software und Hardware ergaben, welche von Raise 3D zur Verfügung gestellt wurden. Die Vision war es, ein offenes und frei programmierbares System zu etablieren, das präzise auf meine individuellen Anforderungen abgestimmt werden kann. Dies umfasst sowohl die Software als auch die Hardware, um eine optimale Funktionalität und Anpassungsfähigkeit zu gewährleisten. Die Wahl fiel auf das **Duet 3 Board**, da es die erforderliche Flexibilität und Erweiterbarkeit bietet, um eine solche maßgeschneiderte Lösung zu realisieren und gleichzeitig die Möglichkeit offenlässt, zukünftige Innovationen nahtlos zu integrieren.
Umbau von Raise 3D E2 auf Duet 3D: Benötigte Teile
Für die Umrüstung werden folgende Komponenten benötigt:
- 1x Duet 3 Mini: Das Herzstück der neuen Steuerung.

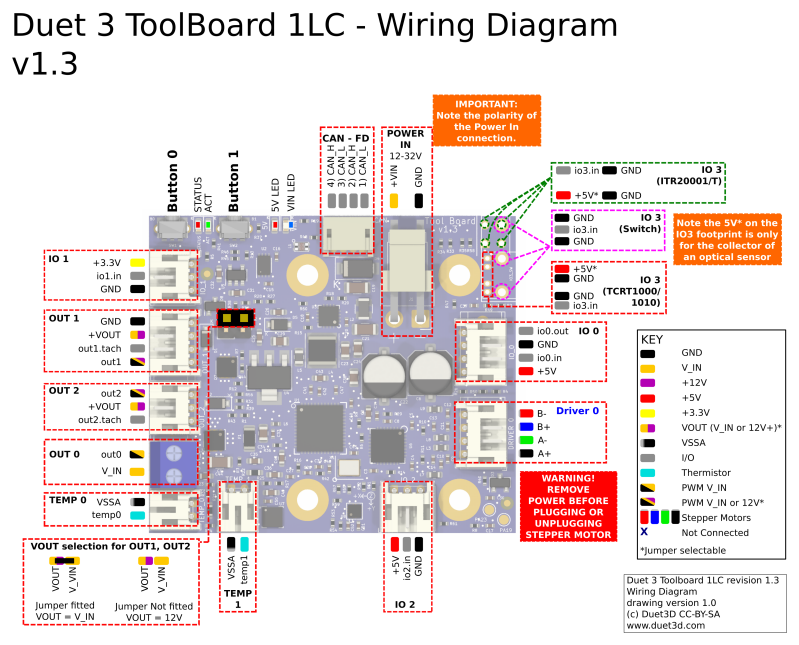

- 2x Toolboards v1.3: Für eine präzise Ansteuerung der Werkzeuge.

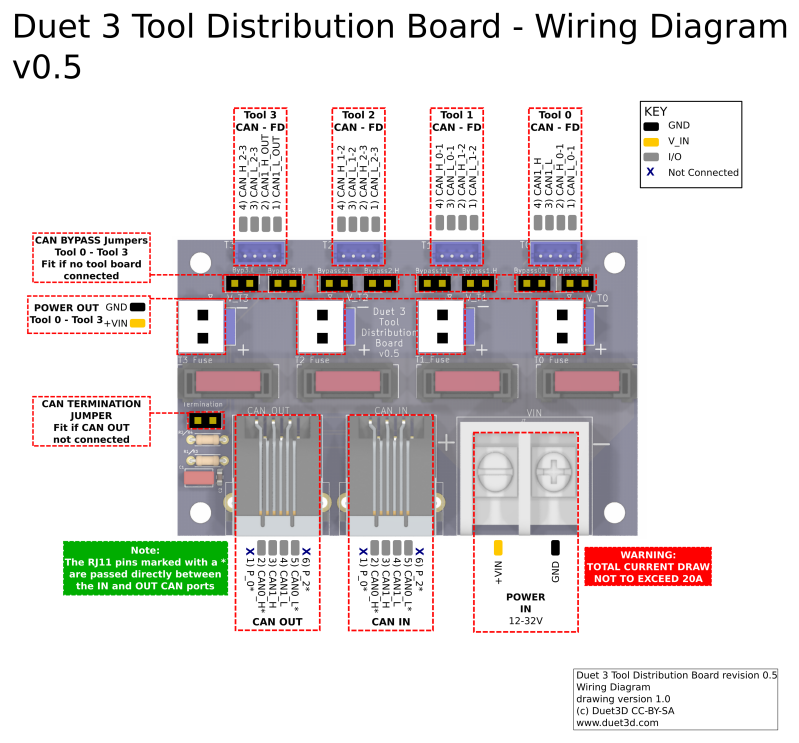

- 1x Tool Distribution Board: Zentralisiert die Verbindung der Toolboards.
- 1x BLTouch: Für automatisches Bed Leveling und präzise Z-Höhenmessung.
- 1x IR-Sensor oder Scanned Z-Probe: Alternativen zum BLTouch für die Z-Höhenmessung.
- 1x PanelDue 7: Ein intuitives Touch-Display zur Steuerung und Überwachung des Druckprozesses.
- Kabel für Stromversorgung https://www.amazon.de/gp/product/B08F2D9K7Z/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
- Kabel CAN Toolboard https://www.amazon.de/gp/product/B09GKB582P/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
1. Z-Achsen-Motor
2. Y-Achsen-Motor
3. X-Achsen-Motor (linker Extruder)
4. U-Achsen-Motor (rechter Extruder)
5. Heizbett
6. Stromversorgung 24V
7. LED-Streifen
8. Gehäuselüfter
9. Temperatursensor Heizbett
10. Filamentsensor
11. Endschalter Y-Achse
12. Endschalter X-Achse
13. Endschalter U-Achse
-
Alle Anschlüsse, die mit einem “X” gekennzeichnet sind, werden nicht mehr benötigt.
Die Kabel, die vom Motionboard zur X-Achse führen, können entfernt werden.
Ebenso kann das Tool-Splitter-Board, das sich an der X-Achse befindet, sowie die beiden Extruder-Boards entfernt werden.
Die Konfiguration des Duet 3 Mini findet Ihr in der Duet-Dokumentation unter folgendem Link: Duet Dokumentation.
